平邑中醫院項目電力監控電氣火災成套柜合同書的研究與應用
程志芳
安科瑞電氣股份有限公司，上海 嘉定 201904
摘要：采用多功能電力儀表、微機保護裝置采集高壓配電柜的各種電參量和開關信號。系統采用現場就地組網的方式，通過RS485線遠傳串口服務器，再通過網線至后臺，通過Acrel-2000Z型電力監控系統實現配電所配電回路用電的實時監控和管理。
關鍵詞： Acrel-2000Z;電力監控系統;
0概述
本工程在平邑縣327國道以南支一路以東,為平邑縣中醫醫院門診樓,建筑為南北長53米,東西寬135米的建筑。建筑高度為75.9米。 本工程總用地面積11200m ,總建筑面積56825 地下19830 地上36995 ,地下1層,地上4層,建筑高度21.9m;其耐火等級為一級;其中地下層主要為車庫、制冷機房、變配電室等;主樓地上部分為辦公、病房及相關業務用房。其中監測的設備11只AM5系列、266只PZ系列多功能儀表為方便用戶進行數據集抄及低壓配電安全，設計一套電力系統。
1需求分析
為保證用電負荷的統計與分析及對危險源實時監控。需要對現場的配電柜進行電壓、電流、功率以及各開關量信號等參數進行實時在線監控。一旦監控點被監視參數異常，能夠及時檢測報警，有關人員采取必要的措施，避免安全事故的發生。自動抄表功能節省了人力物力，電流趨勢曲線功能能夠直觀的顯示各回路的工作狀態與時間。
數據采集
支持實時采集、自動周期采集（定時采集）可配置周期（1分鐘～24小時）。
支持多線程處理機制，提高數據采集效率，能同時對多個設備進行數據采集。
數據實時顯示采用配電室主接線圖直觀顯示模式，各回路開關斷合以及故障狀態直觀可見。
數據查詢與展示
要求能方便實現各級管理人員的查詢，查詢界面能適應各級管理人員的要求能夠支持靈活的條件組合查詢。
數據展示功能按照不同用戶的不同的權限，分為操作層、管理層、決策層三層用能展示。
權限管理
要求對不同用戶賦予不同角色的權限，能授權到功能子菜單、具體檔案記錄、數據記錄等。
系統要求具備合理完善的用戶安全控制機制，能使應用環境中的信息資源得到有效地保護，防止信息的丟失、失竊和破壞。
故障報警
故障判斷與報警具有故障自動判斷并采用聲光方式報警功能。報警類型包括開關故障，電壓、電流超限，多功能儀表與監控系統通訊故障等。報警時間自動記入系統數據庫，方便用戶查詢，工作人員可隨時掌握箱變配電回路的實時運行狀態，發現變配電運行故障并作出相應處理，提高變配電的管理效率，提升電力系統安全性、可靠性。
2 系統方案

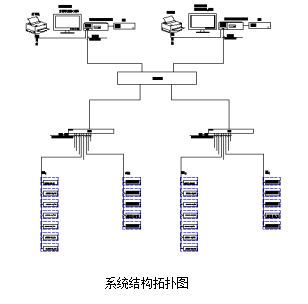

安科瑞Acrel-2000Z系統根據現場實際情況，放置兩臺ANET-2E8S1通訊管理機，保障了變電所電力監控系統傳輸?shù)姆€(wěn)定性與實時性。如下圖所示：
1）站控管理層
站控管理層針對電力監控系統的管理人員，是人機交互的直接窗口。在本項目中主要指置于監控室的監控主機。
2）網絡通訊層
通訊層主要是由以總線網絡組成。總線網絡的主要功能是實現現場多功能儀表與站控管理層之間的數據交互，使配電系統管理集中化、信息化、智能化，極大提高了配電系統的安全性、可靠性和穩定性，真正達到了無人值守的目的。
3）現場設備層
現場設備層是數據采集終端，主要由配電柜內多功能儀表組成，智能設備通過屏蔽雙絞線RS485接口，采用MODBUS通訊協議總線連接接入監控主機進行組網，實現遠程控制。
低壓電力儀表現場連接示意

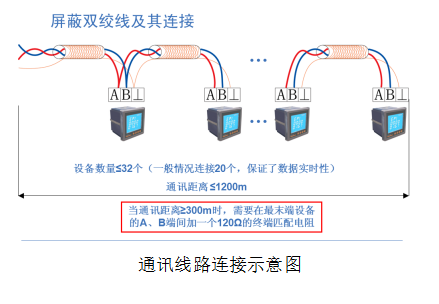

現場多功能儀表以手拉手方式通過屏蔽雙絞線(RVSP2*1.0)進行通訊連接，每根總線低壓電力儀表25只左右。具體連接示意圖如下所示：
3 系統功能

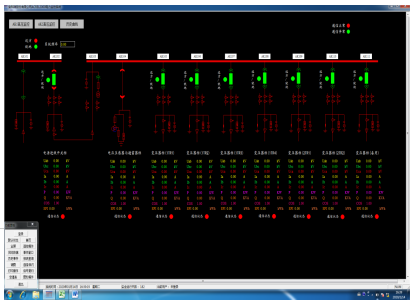

配電所實時監控系統圖為主監控畫面，主要實時監測變電所內所有配電回路的運行狀態。在系統圖中可以直觀的看到配電回路的運行參數和狀態，如：三相電壓、電流、有功功率、無功功率、功率因數、頻率等。

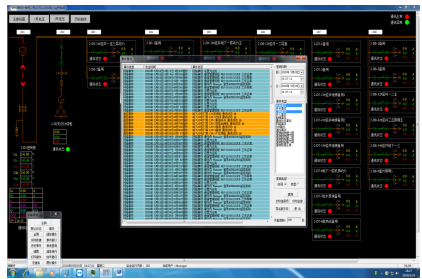

事件告警記錄功能，主要完成對查詢時間段內出現的報警信息事件記錄以及發生時間，為值班人員提供依據并且分析事故發生的原因。

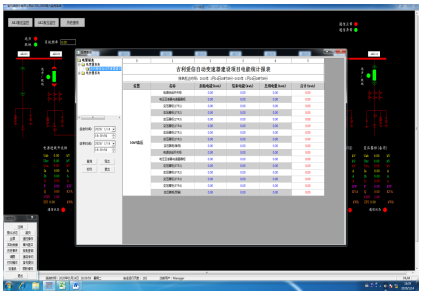

參數抄表功能，主要對低壓配電各回路的電參數進行查詢。支持任意時刻電參數查詢，具備數據導出和報表打印等功能。該報表各回路名稱和數據庫關聯，方便用戶修改回路名稱。

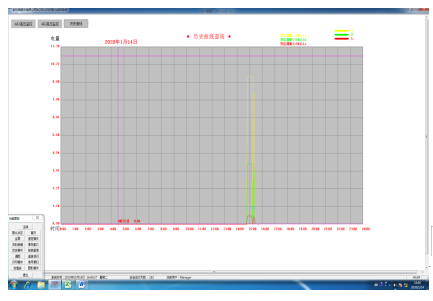

負荷曲線界面，可以查詢各個回路的歷史功率負荷曲線。
權限管理，可以給不同的用戶設置不同的權限，防止越權操作。
4 結束語
在當今配電設施的應用中，變電所的配電安全性至關重要，本文介紹的平邑中醫院項目電力監控電氣火災成套柜合同書，可以實現對變電所供配電回路用電的實時監控。系統實現對采集數據的分析、處理，實時顯示中心配電室內各配電回路的運行狀態，對分合閘、負載越限具有彈出報警對話框、報警聲音提示，該系統運行安全、可靠、穩定，保證了大型公共建筑的用電可靠度。
