整體結構

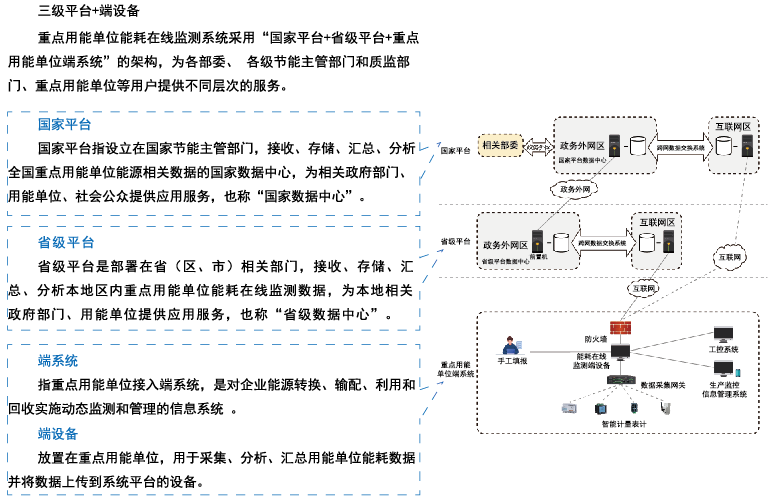

三級平臺+端設備
重點用能單位能耗在線監測系統采用“國家平臺+省級平臺+重點用能單位端系統”的架構，為各部委、 各級節能主管部門和質監部門、重點用能單位等用戶提供不同層次的服務。
端系統結構
根據《重點用能單位能耗在線監測系統推廣建設工作方案》的要求，重點用能單位接入端系統部署在重點用能單位內部，由重點用能單位負責建設。
主要功能:通過計量儀表、工控系統等采集、匯總本單位能耗數據，將數據上傳至省級平臺，或直接上傳至國家平臺;重點用能單位接入端系統要通過網閘、防火墻、隔離等安全措施，確保內部系統安全和數據安全；要具備遠程升級維保、一端多傳、接收國家和省級平臺推送信息和用能單位自身能源管理所需的功能。
端設備

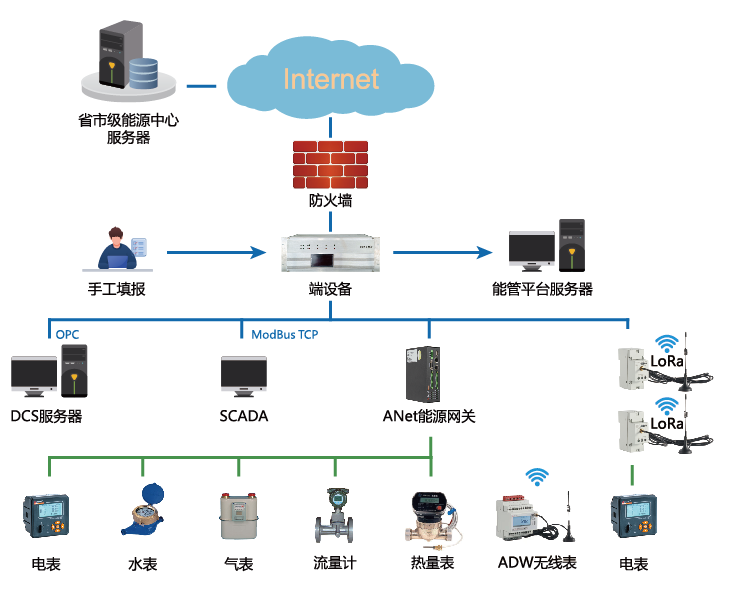

企業接入端系統需要從生產過程控制系統中采集能耗相關數據，考慮到企業生產網絡與辦公網絡(互聯網) 之間并不互通的實際情況，企業接入端系統將通過具備2+1架構的物理隔離裝置--能耗在線監測端設備，在數據傳遞過程中確保從生產網絡（內網）獲取的能耗數據以單向傳遞、隔離加密、文件擺渡的形式安全傳遞到辦公網絡(外網)，再通過外網主機側的CA數字認證證書進行身份認證識別后上傳至省(市）級平臺。結構如右圖所示。

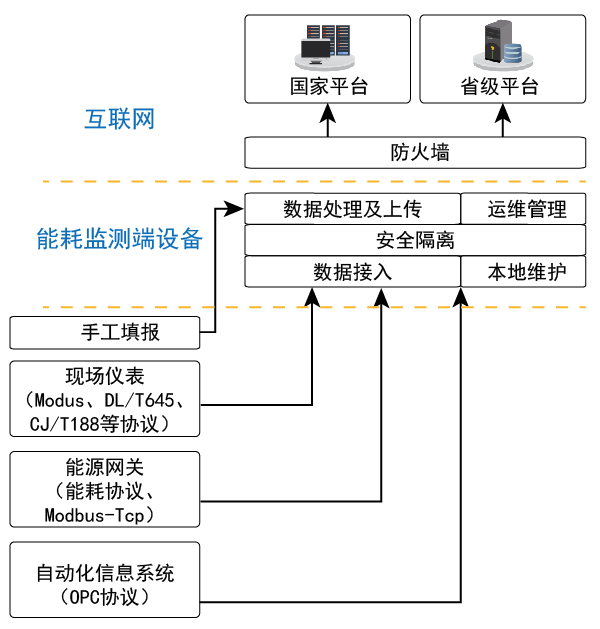

◆支持從現場的儀表通過Modbus（GB/T19582）、DL/T645、CJ/T188等協議采集需要的能耗實時數據，并進行匯總生成上報的能耗數據；
◆支持從能源網關、DTU、SCADA通過Modbus TCP（GB/T19582）、能耗協議等上傳的能耗實時數據，并進行匯總生成上報的能耗數據；
◆支持從自動化信息系統通過OPC協議采集需要的能耗實時數據，并進行匯總生成上報的能耗數據；
◆支持手工填報數據：對于不具備在線采集條件的數據，提供手工填報數據上傳；
◆具有基礎數據處理、本地存儲功能，本地歷史數據可存儲6個月以上；
◆可根據項目情況錄入企業基本信息、企業生產層級結構、計量器具檔案信息、端設備信息、數據采集項信息等各類基本信息；
◆按照《NHJC-04-2018 重點用能單位能耗在線監測系統技術規范-端設備接口協議規范》的要求往國家或省級平臺上傳數據；
◆支持斷線緩存，保證數據的連續性；
◆端設備平臺方便用戶使用、配置；
◆支持人工補錄、遠程升級；
◆用能數據集抄；
數據上傳日志；
相關案例：
◆ 河南瑞貝卡發制品有限公司重點用能單位能耗在線監測系統
◆ 云南云景林紙股份有限公司重點用能單位能耗在線監測系統
◆ 鶴慶北衙礦業有限公司重點用能單位能耗在線監測系統
◆ 淄博大陸石墨科技有限公司重點用能單位能耗在線監測系統
◆ 淄博大陸石墨科技有限公司重點用能單位能耗在線監測系統
◆ 山東齊魯華信高科有限公司重點用能單位能耗在線監測系統
◆ 淄博齊林貴和熱電有限公司重點用能單位能耗在線監測系統
◆ 山東魯橋新材料股份有限公司重點用能單位能耗在線監測系統
◆ 淄博廣通化工有限公司重點用能單位能耗在線監測系統
◆ 個舊市錫隆礦冶有限公司重點用能單位能耗在線監測系統
◆ 云南思茅山水銅業有限公司重點用能單位能耗在線監測系統
◆ 云南藍晶科技重點用能單位能耗在線監測系統
