Acrel-BUS智能照明控制系統從功能上可以分為驅動器、傳感器和系統元件。各個元件通過專用Acrel-BUS總線以樹形、星形或線形的拓撲結構靈活組網。驅動器負責接收和處理傳感器傳送的信號，并執行相應的操作，如開/ 關燈、調節燈的亮度。傳感器負責根據現場手動操作，或探測光線、溫度等的變化，向驅動器發出相應的控制信號。系統元件主要負責搭建系統平臺，如系統電源、線路耦合器、傳輸介質等。
● 驅動器

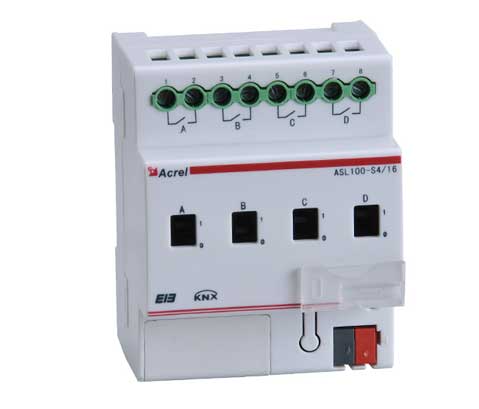

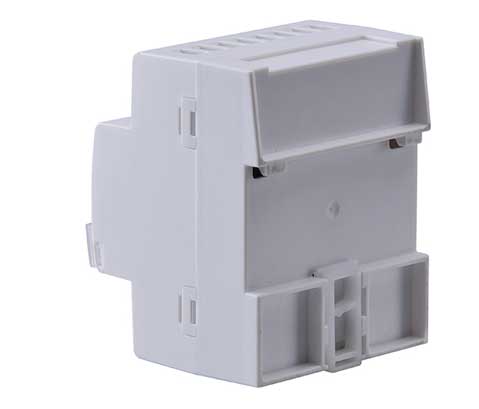

開關驅動器
|
設備供電 |
21—30V DC 12mA(max) |
|
功耗 <360mW |
|
輸出參數 |
負載電壓 110—250V AC 50/60Hz |
|
負載電流 16A |
|
每路功率損耗 1.5W |
|
溫度范圍 |
正常運行 -5--45℃ |
|
儲存溫度 -25--55℃ |
|
運輸溫度 -25--75℃ |
|
安裝方式 |
標準35mm軌道安裝 |
0-10V調光驅動器
|
設備供電 |
21—30V DC 12mA(max) |
|
功耗 <360mW |
|
輸出參數 |
負載電壓：110—250V AC 50/60Hz |
|
負載電流： 16A |
|
0-10V DC調光信號 |
|
溫度范圍 |
正常運行 -5--45℃ |
|
儲存溫度 -25--55℃ |
|
運輸溫度 -25--75℃ |
|
安裝方式 |
標準35mm軌道安裝 |
● 傳感器
人體感應及光照度二合一傳感器
|
設備供電 |
21—30V DC 12mA(max) |
|
功率 <360mW |
|
感應參數 |
人體感應距離5-7m |
|
光照度感應0-65535lux |
|
溫度范圍 |
正常運行 -5--45℃ |
|
儲存溫度 -25--55℃ |
|
運輸溫度 -25--75℃ |
|
安裝方式 |
嵌入式吸頂安裝 |
|
設備供電 |
21—30V DC 12mA(max) |
智能面板
|
設備供電 |
21—30V DC 12mA(max) |
|
功耗 <360mW |
|
輸入?yún)?shù) |
按鍵輸入 |
|
溫度范圍 |
正常運行 -5--45℃ |
|
儲存溫度 -25--55℃ |
|
運輸溫度 -25--75℃ |
|
安裝方式 |
標準86盒安裝 |
|
設備供電 |
21—30V DC 12mA(max) |
|
功耗 <360mW |
干接點輸入模塊
|
設備供電電壓 |
21—30V DC 12mA(max) |
|
功率 <360mW |
|
輸入類型 |
外接干接點信號 |
|
溫度范圍 |
正常運行 -5--45℃ |
|
儲存溫度 -25--55℃ |
|
運輸溫度 -25--75℃ |
|
安裝方式 |
標準35mm軌道安裝 |
|
設備供電電壓 |
21—30V DC 12mA(max) |
|
功率 <360mW |
● 系統元件
總線電源
|
輸入?yún)?shù) |
85~265V AC 50/60Hz |
|
輸出參數 |
輸出電壓 30V DC |
|
輸出電流 640mA |
|
短路電流 1.3A |
|
溫度范圍 |
正常運行 -5--45℃ |
|
儲存溫度 -25--55℃ |
|
運輸溫度 -25--75℃ |
|
安裝方式 |
標準35mm軌道安裝 |
|
輸入?yún)?shù) |
85~265V AC 50/60Hz |
